Detail مقطع افقی کرتین وال با فریم مخفی (Frameless Horizontal Section)

آنچه در این مقاله می‌خوانید:

کرتین وال فریم‌لس: ترکیب زیبایی و تکنولوژی

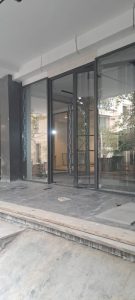

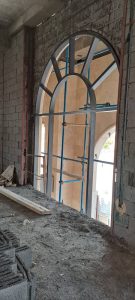

Detail مقطع افقی کرتین وال با فریم مخفی (Frameless Horizontal Section) سیستم نمای کرتین وال فریم‌لس (Frameless Curtain Wall) یکی از پرطرفدارترین انتخاب‌ها برای پروژه‌های مدرن و لوکس است. در این سیستم، فریم‌ها یا قاب‌های نگهدارنده شیشه از دید پنهان شده‌اند و ظاهر نما یکدست شیشه‌ای خواهد بود. اما پشت این ظاهر زیبا، دیتیل‌های مهندسی دقیقی وجود دارند که عملکرد ساختاری و آب‌بندی نما را تضمین می‌کنند. یکی از مهم‌ترین این جزئیات، **مقطع افقی فریم‌لس** است که نقش کلیدی در نگهداری شیشه و اتصال به لامل‌های عمودی دارد.

ساختار کلی مقطع افقی در نمای فریم‌لس

در سیستم فریم‌لس، شیشه‌ها معمولاً از نوع **سکوریت+لامینیت** یا **دابل گلس** هستند که با فیکس پوینت یا لقمه‌های فشاردهنده به پروفیل‌های عمودی متصل می‌شوند. برخلاف سیستم فیس‌کپ که پروفیل آلومینیومی روی شیشه‌ها نصب می‌شود، در فریم‌لس این اتصال در پشت شیشه انجام می‌شود و هیچ المان فلزی از نمای بیرون قابل مشاهده نیست.

در دیتیل مقطع افقی معمولاً اجزای زیر دیده می‌شود:

پروفیل لامل عمودی (Mullion)
لقمه فشاردهنده یا نگهدارنده پنهان (Hidden Clamp)
نوار EPDM برای آب‌بندی افقی
نوار سیلیکونی یا چسب دوطرفه جهت اتصال و درزگیری
عایق حرارتی درون پروفیل‌ها
پلیت نگهدارنده در پشت شیشه

نقش دیتیل افقی در عملکرد ساختاری و عایق‌بندی

مقطع افقی فریم‌لس نه‌تنها شیشه را مهار می‌کند، بلکه مانع نفوذ آب و هوا از درز بین پنل‌های شیشه‌ای می‌شود. در این قسمت، استفاده از نوارهای مخصوص EPDM و چسب‌های سیلیکونی با کیفیت بالا ضروری است. این دیتیل باید به گونه‌ای طراحی شود که امکان انبساط حرارتی، حرکت‌های سازه‌ای و لرزش‌های احتمالی در نما را جذب کند.

مزایای اجرای صحیح دیتیل افقی در سیستم فریم‌لس

اجرای صحیح دیتیل مقطع افقی فواید متعددی دارد:

افزایش زیبایی ظاهری نما بدون قاب‌های مزاحم
بهبود عملکرد حرارتی و جلوگیری از هدررفت انرژی
کاهش احتمال نشت آب در بارندگی‌های شدید
امکان اجرای نما در دهانه‌های بزرگ بدون تقسیم‌بندی زیاد

نکات اجرایی در نصب فریم‌لس افقی

در زمان اجرا، چند نکته کلیدی باید رعایت شود:

تراز بودن دقیق لامل‌ها جهت قرارگیری شیشه بدون فشار اضافی
نصب دقیق و محکم لقمه‌های نگهدارنده
استفاده از چسب سیلیکون مخصوص نما با مقاومت UV
کنترل کیفیت آب‌بندی در محل اتصال شیشه‌ها

دانلود فایل DWG مقطع افقی کرتین وال فریم‌لس

برای مشاهده دقیق اجزای تشکیل‌دهنده و نحوه اتصال در این دیتیل، می‌توانید فایل اتوکد آن را از طریق لینک زیر دانلود نمایید:

دانلود دیتیل افقی نمای کرتین وال فریم‌لس (DWG)

جمع‌بندی

مقطع افقی در سیستم کرتین وال فریم‌لس از حیاتی‌ترین بخش‌های اجرایی این نماست. انتخاب صحیح متریال، اجرای دقیق و رعایت اصول آب‌بندی، ضامن دوام و زیبایی این نوع نماست. استفاده از دیتیل‌های استاندارد DWG به طراحان و مجریان کمک می‌کند تا اجرای بدون نقصی را تجربه کنند.
